DMDStudi RM LEA

LISTA DE EQUIPOS AUTORIZADOS:



INTRODUCCIÓN:

Configura la lista de equipos autorizados filtrando las IPs de radio.

CONTROL ACCESOS: Con la LEA se puede restringir el acceso a un dispositivo, solo a los dispositivos autorizados. Cuando comenzamos las pruebas con los dispositivos lo normal es dejar el acceso libre a cualquier equipo asignando la posicion 1 con la IP 000.000. esto qjuiere decir que pueden acceder todos los dispositivos de la red local 147.011.xxx.xxx. Una vez terminadas las pruebas es buena practica de seguridad cerrar el acceso solo a los equipos al menos de la sub red ó solamente a los equipos individuales autorizados.

RED UNIBUS: La red Unibus no es un acceso publico como wifi donde todo el mundo puede colarse con minimos conocimientos en su red con las herramientas adecuadas que suelen estar disponibles para descarga, con Unibus es mucho mas dificil al ser una red industrial privada. Es necesario un especialista con los conocimientos adecuados.

IP RF: La IP de radio es de 32bits  con 4 grupos de numeros de 0 a 255. Ejemplo: 147.011.111.041.

IP RF MSB: Los 16 bits de la izquierda (147.011 por defecto) o 2 grupos de la izquierda es la parte MSB o mas significativa de la IP y representan la IP de la red de radio local. pueden haber 65.536 redes de 65.536 equipos cada una.

IP16 RF: Los 16 bits de la derecha (111.041 en el ejemplo) es la IP de radio del dispositivo para identificacion y control. se usan estos numeros abreviados para facilitar el uso y no repetir constantemente la IP de la red en un numero mas largo.

SUB RED: La IP16 de cada dispositivo se divide en dos grupos (111.041) la parte de la izquierda puede utilizarse como una sub red de 255 equipos cada una.

MENSAJES BROADCAST: Asi si enviamos un mensaje a una IP 111.000 estamos enviando un mensaje a todos los dispositivos de la sub red 111, es decir enviaremos a todos los dispositivos comprendidos entre las IP 111.001 y 111.255 ambas incluidas.

Se puede enviar un mensaje a una IP 000.041, esto quiere decir que enviaremos un mensaje a todos los equipos con IPs xxx.041 de la red.

Si se envia un mensaje a la direccion 000.000 estamos enviando un mensaje a todos los dispositivos de la red local (65536 dispositivos posibles).

Cuando empleamos direcciones 000, enviamos un mensaje a todo el grupo de dispositivos o mensaje Broadcast.

ASIGNACION IPs: Puede asignar hasta 16 equipos individuales ó una combinacion de equipos individuales y subredes de 255 equipos.

ACTIVAR LISTA: Para activar la lista la IP de la posición 1 debe ser distinta de 000.000 ó 255.255.

DESACTIVAR LISTA: Para desactivar la IP de la posicion 1 debe ser 000.000, dejando libre acceso.

AUTORIZACION DISPOSITIVO INDIVIDUAL: Basta poner en una posicion de la 1 a 16, la IP16 del dispositivo.

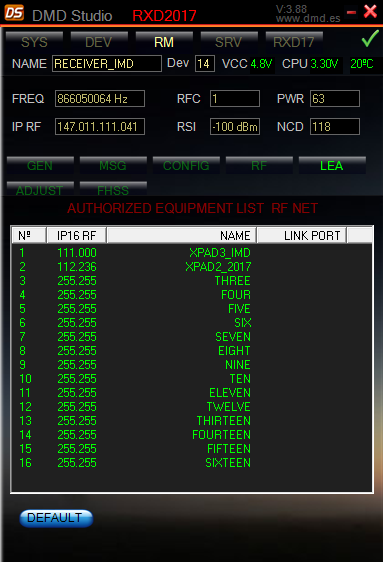

En el ejemplo se autoriza a el dispositivo 112.236 en la posicion 2.

AUTORIZACION SUBRED DE DISPOSITIVOS: Basta poner en una posicion de la 1 a 16, la IP de subred del grupo de dispositivos.

En el ejemplo, en la posicion 1, se autoriza a la subred 111 de dispositivos todos los equipos desde la IP 111.001 hasta la IP 111.255.

Para refrescar la lista haga click en el boton LEA.

En caso de duda en la configuracion por defecto puede hacder click en el boton DEFAULT y configurará la lista automaticamente por defecto, dejando acceso libre a cualquier dispositivo externo. No olvide revisar y restringir el acceso en la lista cuando termine las pruebas.

Dependiendo del uso o aplicacion del dispositivo. No es un problema si el dispositivo no tiene restricciones de acceso, pero no es lo mas adecuado.

NAME: en cada posición puede entrar un nombre al dispositivo. Esto ayuda a saber quien hay autorizado en la lista cuando se consulte. El nombre no tiene porque coincidir con el nombre en la identificacion del dispositivo remoto.

LINK PORT: En algunas ocasiones se pueden redirigir los mensajes entrantes de un dispositivo a uno de los puertos locales de nuestro dispositivo. Depende del funcionamiento de cada dispositivo.



Cómo configurar la Lista de Equipos Autorizados. LEA



La LEA es una lista de 16 direcciones IP16 RF (16 bits lsb) que enumera que dispositivos o IPs  tienen permiso para comunicarse con el dispositivo local.

Previamente debe tener configurada la IP16 RF de cada dispositivo, si no lo ha hecho aun, ahora es un buen momento.



Si desea que cualquier dispositivo externo compatible se pueda comunicar y tenga acceso al dispositivo local, la IP16 RF nº1 debe ser 000.000. Esto también sirve para realizar pruebas entre varios equipos sin tener en cuenta el direccionamiento IP, le recomendamos que cuando termine las pruebas active el filtrado IP por seguridad.

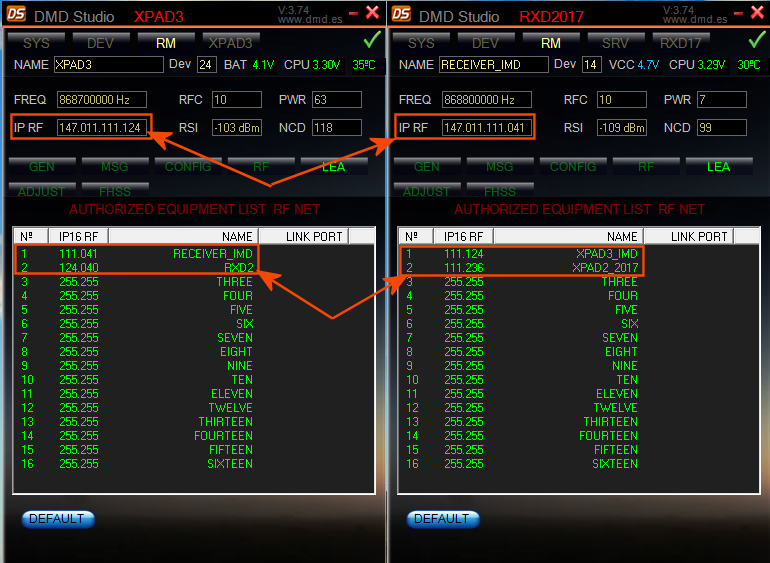

Activando el filtrado IP con dos dispositivos:

Simplemente escriba la direccion IP16 RF del dispositivo autorizado en la posicion 1ª de la LEA en cada uno de los dispositivos. Puede añadir un texto al nombre para recordar que dispositivo autorizó, este texto no vincula ni activa nada.

Si desea añadir otro dispositivo como en la imagen del ejemplo puede añadirlo en la 2ª posición y asi sucesivamente.

Como se verá de esta forma ó accede cualquier dispositivo ó solo podrian acceder 16 dispositivos como máximo. Si necesita que accedan más dispositivos (redes de equipos) puede utilizar SUB redes o grupos de dispositivos.

Activando el filtrado IP con Sub-redes:

Basta con poner la direccion de la sub-red (por ejemplo: 111) y 000 en la ultima posicion. 000 es un comodin que indica que será valido todo el rango de IPs de la sub-red desde 111.001 a 111.254 (000 y 255 suelen reservarse para otros usos).   De esta forma en cada posición puede permitir el acceso a 255 dispositivos de la sub-red seleccionada.

Notas:

  • las direcciones 255.255 en la LEA significan direcciones no activas o posiciones LEA no usadas.
  • En total puede autorizar el acceso con este método a 16 x 255 = 4080 dispositivos diferentes repartidos en 16 sub-redes de 255 dispositivos.
  • Sobre la red de dispositivos. La IP RF es de 32bits por lo que la red es capaz de soportar 4.294.967.296 dispositivos organizados en 65.536 redes y 256 sub-redes de 256 dispositivos. Asi en el ejemplo la red es la 147.011, la subred 111 y los dos dispositivos 124 y 041.
  • La IP RF aunque es una dirección tipo IP, el dispositivo no usa IP (Internet Protocol) en RF, es solo para facilitar la comprensión de la red ya que en muchos aspectos se puede considerar similar.
