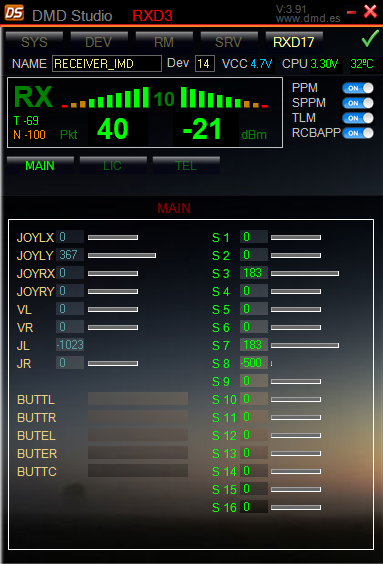

Pantalla principal.  Joysticks, encoders, botones interruptores y servos.

Esta pantalla le permite ver la posición en tiempo real numérica y gráfica de los Joysticks, encoders, botones e interruptores activos asi como la posición actual de los servos. Se refresca de 3 a 5 veces por segundo.

Es muy útil poder comprobar el estado del radio enlace y controlar la posición gráfica y numérica de los Joysticks y botones, visualizando al mismo tiempo el resultado de todo el proceso incluidas las mezclas en los servos.

JOYLX: Joystick izquierdo eje X.

JOYLY: Joystick izquierdo eje Y.

JOYRX: Joystick derecho eje X.

JOYRY: Joystick derecho eje Y.

VL:      Encoder izquierdo.

VR:      Encoder derecho.

JL:       Slider Lateral izquierdo ó potenciometro izquierdo.

JR:       Slider Lateral derecho ó potenciometro derecho.

BUTTL: Botones izquierda, AL, BL, CL.

BUTTR: Botones  derecha, AR, BR, CR.

BUTEL: Botones e interruptores extendidos izquierda, IL, VLS, GL, HL.

BUTER: Botones e interruptores extendidos derecha, IR, VRS, GR, HR.

BUTTC: Botones centrales, FL, FR, EL, ER, DL y DR.

S1 a S16: Posición actual servo S.

Mejora parte gráfica señal PPM: Nuevo a partir de la versión DMDStudio V:4.49. Se comprueba cada servo de la señal PPM para verificar que servos están activados (Verde) o desactivados (Rojo).

RX TYPE (Configuración Tipo Receptor): El receptor puede funcionar de varios modos:

  • Normal (NORMAL) (no redundante).
  • Principal (MAIN) (redundante).
  • Secundario (SECONDARY) (redundante).

Mas información sobre: Receptores redundantes.
