RXD3   Características técnicas

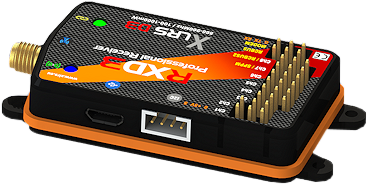

COMPOSICIÓN

ALIMENTACIÓN

Voltaje:    5V. Min 4,5V. Max 6Vcc.

Consumo: Reposo 85mA. Pico máximo consumo TX(1000mW) 850mA (sin servos).



LEDS

1 led azul:   TX RF

1 led verde: Link RF



CONEXIONES

8 CH RC:                   8 salidas multifunción para servos RC.

1 SPPM / CPPM:       12 canales RC, en el CH7.

1 Micro USB:             Actualización y Configuración dispositivo.

1 i2C:                        Para conectar dispositivos futuros, display Oled, sensores o IMU.

2 RCBus:                   Comunicación serie XOSD y otros dispositivos XLRS.

1 Puerto MODEM:     Telemetria MAVLINK.

1 Conector Antena:  SMA Hembra (866-960Mhz).



LICENCIAS DISPONIBLES

RANGE: alcances 50Km, 100Km ó 200Km. @50kb

MAVLINK: protocolo Mavlink y transparente

Encriptación AES.



GENERALES

Dimensiones:    58,50 x 35,70 x 13mm.

Dimensiones:  con soporte y altura máxima pines: 70,60 x 35,70 x 16,20mm.

Peso:   24 gramos.

Caja:  Plástico PLA.

Soporte: FR4. Fibra de vidrio.

Firmware actualizable: Dmd_Studio

Compatible con: Dispositivos DMD, Comandos ALPHA

RADIO 5ª GENERACIÓN TRANSMISOR

Alcance máximo RC y Telemetria:  200Km LOS, con antenas RX 5dBi y TX Patch 9dBi. @50kb

Alcance trabajo recomendado:       100Km LOS.

Potencia:                                          1000mW max. (500mW máx para bandas europeas)

Sensibilidad:                                     -116dBm

Bandas RF:                                      ICM 866, 868, 903, 915, 955Mhz. Configurable.

Frecuencia:                                      Desde 866 a 960Mhz.

Filtrado RF:                                      Digital. Compatible vídeo 2.4 y 5.8Ghz.

Canalización:                                   50Khz.

Modulación:                                     50 o 100kb, configurable. AFA, FHSS.

RSSI:                                                 Digital. Calibrada +-1dBm.

Paquetes RC:                                   Típico: 40 por segundo (25mseg latencia). Configurable 1, 10, 20, 40 paquetes/seg.

Fail Safe:                                           Programable.

Modulo RF:                                       Radio 5G (WMX5H).

Actualizable / Configurable:            Con software DMDStudio a través de puerto micro USB.

MAVLINK

Radiomodem para telemetria con protocolo MAVLINK integrado.

Puede comunicarse con cualquier sistema o autopiloto que utilicen el mismo protocolo.

Preparado para utilizar con autopilotos Mavlink compatibles: Pixhawk, PX4, MFD V2, Mini APM, SmartAP, AutoQuad, etc.

Compatible con software: Mission Planner, QGroundcontrol.
