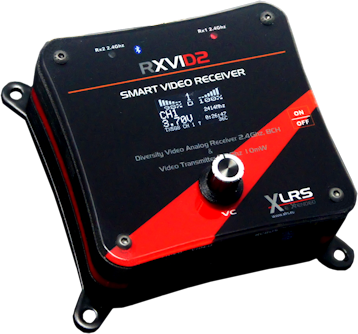

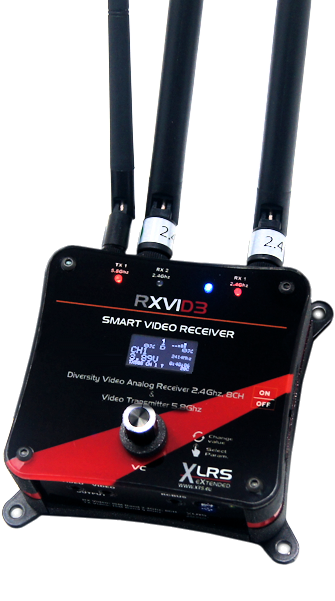

RXVID   Características Técnicas

CARACTERISTICAS TECNICAS

CARACTERÍSTICAS

2 Receptores video analógico de 8 canales a 2.4Ghz.

1 Transmisor video analógico de 8 canales a 5.8Ghz, 10mW.

1 Bluetooth.

1 Display OLED.

1 Buzzer ó avisador acustico.

1 Encoder con enter.

1 Caja robusta acabado en aluminio, plástico y metacrilato con 4 agujeros para soporte.



ENCODERS e INTERRUPTOR

1 interruptor ON / OFF

1 Encoder con pulsador



LEDS

1 Power RF RX1

1 Power RF RX2

1 Bluetooth

1 Cargador



CONEXIONES

2 Conectores antenas receptores vídeo: SMA Hembra

2 Salidas Audio/Vídeo con jack estéreo con buffers independientes

1 RCBUS: Comunicaciones serie con XPAD y otros dispositivos XLRS

1 Conector Micro USB para cargar y configurar





GENERALES

Dimensiones: 96 X 90 X 41mm

Peso: 335g

Temperatura de trabajo: -10º a 55ºC

Firmware actualizable: Dmd_Studio

Compatible con: XLRS, Dispositivos DMD, Comandos ALPHA

RECEPTORES DE VÍDEO

RF input:                        SMA. Hembra. 50 Ohm.

Frecuencia:                    2.4Ghz.

Demodulación:              FM

Canales:                        8.

 1.-2414Mhz

 2.-2432Mhz

 3.-2450Mhz

 4.-2468Mhz

 5.-2490Mhz

 6.-2510Mhz

 7.-2390Mhz

 8.-2370Mhz

 Sensibilidad:                 -85dBm

 Vídeo S/N ratio:           40dB

 Vídeo nivel salida:        1Vpp. 75 Ohm.

 Audio nivel salida:        2.7Vpp

TRANSMISOR DE VÍDEO

Uso:                               Emite el vídeo recibido por el receptor a 5.8Ghz para monitores, vídeo gafas, etc.

Alcance:                         50m.

Frecuencia:                    5.8Ghz.

Potencia:                        +10dBm. 10mW.

Banda:                            B

Canales:                         8.

  1.-5733Mhz

  2.-5752Mhz

  3.-5771Mhz

  4.-5790Mhz

  5.-5809Mhz

  6.-5828Mhz

  7.-5847Mhz

  8.-5866Mhz

BATERÍA Y CARGADOR

BATERÍA

Voltaje:      3,7V.

Capacidad: 2.400mAh.

Celdas:       2 celdas en paralelo 3,7V/1.2Ah (estándar).

Tipo:          Polímero de Litio.

Duración:   6h aprox.

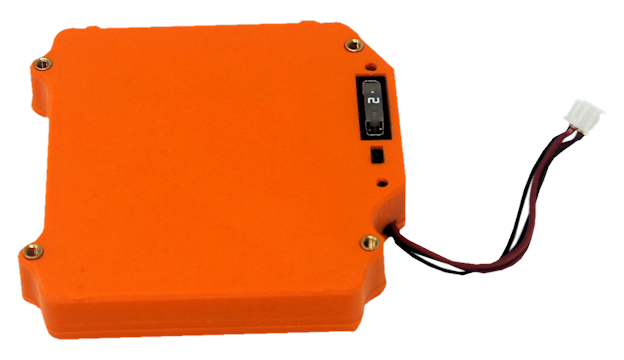

PROTECCIÓN Y SEGURIDAD

Fusible:        2A.

Interruptor: ON/FF, accesible por la parte trasera del RXVID.

Celdas protegidas individualmente contra exceso de carga.

Celdas protegidas individualmente contra exceso descarga.

Desconexión automática por software en caso de batería muy baja.



CARGADOR

Carga máxima:   1A.

Conexión:           USB (Micro-B).

Modo de Carga:  Automático.

Compatibilidad:  Es compatible con cargadores estándar para teléfonos móviles.

El cargador es capaz de alimentar y mantener en marcha el RXVID  con la batería descargada.
