XOS



 Objetos/Instrumentos y Páginas

 Páginas

El XOSD visualiza instrumental de vuelo (HUD) y objetos/instrumentos superpuestos al vídeo de la cámara.

Debido a la cantidad de objetos disponibles ó a la necesidad del piloto de visualizar de forma diferente los instrumentos ó simplemente para cambiar el tamaño de los caracteres en pantalla y facilitar la lectura del instrumental el XOSD dispone de 3 páginas configurables y seleccionables en vuelo desde el transmisor XLRS ó también desde PC enviando comandos ACL.

HUD Custom: Existe también un modo Custom (a medida) para diseñar su propia pagina ó escribir directamente en pantalla. Se activa desde DMD_Studio/XOSD/PRINT activando CUSTOM HUD = ON o directamente con el comando “MODE=85”. Esta opción se utiliza sólo en situaciones muy especificas, no es habitual y es para usuarios avanzados.

OBJ

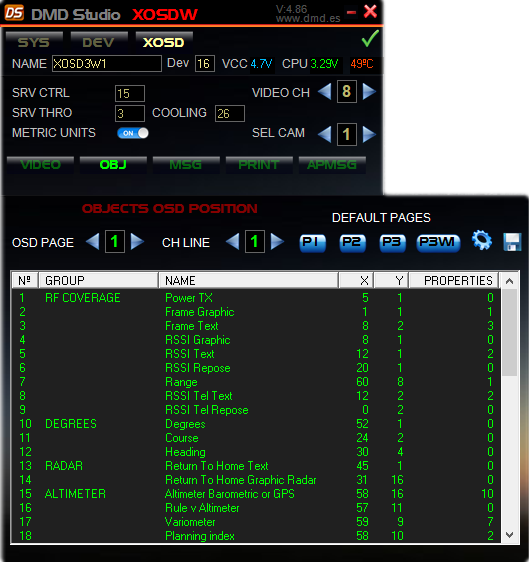

En la pestaña OBJ (Objetos OSD), se puede ver y configurar la posición X,Y y la propiedad de algunos objetos/instrumentos, seleccionar tipo de página o cambiar el tamaño de los caracteres que se muestran en la pantalla del OSD.



 3 Páginas disponibles:

 Selecciona la página del OSD que queremos activar, 1 a 3.

Se puede cambiar desde los botones o encoders del Transmisor XLRS en vuelo si están configurados para esta función (Asignando un botón al Transmisor XLRS o desde un encoder VL o VR activando el modo 1), con un valor 110 al servo 15 que esta reservado para el control del OSD.



Parámetros de versiones anteriores a DMDStudio V4.86:

 Modifica las páginas por defecto con la configuración de fabrica.

 Resetea y borra la pagina.

 Activa una pantalla DEMO con objetos configurados.

 3 Resoluciones o tamaño de caracteres:

 Selecciona el tamaño de los caracteres de cada página, 3 tamaños disponibles: 0 a 2.

Si cambia el tamaño de los caracteres de cualquier página luego tendrá que modificar la posición de cada objeto manualmente o cargando un script.

Una página puede tener solo un tamaño de caracteres.

 CH LINE = 0 , 64 caracteres x 32 lineas

(Caracteres más pequeños).

 CH LINE = 1 , 41 caracteres x 32 lineas

(Caracteres medianos).

 CH LINE = 2 , 31 caracteres x 32 lineas

(Caracteres grandes).

 Paginas por defecto:

P1: Carga automáticamente los objetos por defecto de la página 1 o también puede utilizar el script (XOSD_OBJ_P1C00-02.txt).

P2: Carga automáticamente los objetos por defecto de la página 2 o también puede utilizar el script (XOSD_OBJ_P2C01-02.txt).

P3: Carga automáticamente los objetos por defecto de la página 3 o también puede utilizar el script (XOSD_OBJ_P3C02-02.txt).

P3WI: Elimina automáticamente todos los objetos/Instrumentos de la página 3 o también puede utilizar el script (XOSD_OBJ_P3C00-02.txt).



 Descargar páginas OSD por defecto:



¿Como Cargar o guardar una página?

Se pueden cargar o guardar diferentes paginas creando un fichero Script.



 Cargar página:

 Cargar ajustes OBJ. Carga los datos y comandos desde un fichero script a la sección OBJ.



 Guardar página:

 Guardar ajustes OBJ. Guarda comandos y datos a un fichero script de la sección OBJ.



MODIFICAR POSICIÓN Y PROPIEDAD EN OBJETOS/INSTRUMENTOS

Modificar Objeto/Instrumento: Haga doble clic en la posición X, Y y modifique el valor. Una vez pulse enter se modificará la posición del Objecto.

Eliminar objeto/Instrumento: Añada el valor “0” en la posición X, Y.

Propiedades (0 a 63): Modifican el aspecto de algunos objetos. (Solo para uso avanzado).
