DMDStudi RM MSG

MENSAJES CORTOS RADIO:





Los radio modems de DMD  3G, 4G y 5G basan sus comunicaciones en el protocolo Unibus12w de DMD.

Los radio modems  permiten enviar mensajes cortos ó SMS similares a los mensajes SMS de telefonia movil pero con lógicas diferencias. Antes unos conceptos previos:

Los radio modems forman parte de una red con direccionamiento IP similar a pero no igual a Internet Protocol.

Los mensajes se pueden enviar a un destinatario directamente sin pasar por una Estacion Base o BTS, a un grupo ó a todos los dispositivos que esten dentro del radio de cobertura.

CELLULAR DMD: Se pueden enviar mensajes a un destinatario en cualquier parte del mundo si el sistema esta conectado a una red CELLULAR de DMD en la nube. Entonces el mensaje es enviado desde el dispositivo a una Estacion Base (BTS) formada por una o varias Smart Antennas ó antenas inteligentes, desde aqui va a la nube a través de internet y despues el mensaje se redirecciona hasta la ubicacion del destinatario sacandolo por la BTS, llegando al dispositivo ó grupo de dispositivos de destino.

IoT: Preparado para formar parte de IoT ó Internet de las cosas.

MESSAGE UTILITY  es una pantalla de utilidad para enviar y recibir mensajes sin necesidad de conocer los comandos ACL para mensajes.



COMANDOS PANTALLA:



Para visualizar los mensajes mejor, puede activar la consola (SYS / CONS).

IP DEST  Es la IP destino de los mensajes. 000.000 para mensajes a todos (broadcast).

RXIP       IP del equipo transmisor que envió el ultimo mensaje.

RXSMS    Texto del ultimo mensaje recibido.

RXRSI     Potencia RF (RSSI) en dBm del ultimo mensaje recibido.

RXACK    No utilizado.



SMS Mensaje corto de texto. Max 119 bytes.

SMB Mensaje corto binario. Max 119 bytes.

SMQ Mensaje de texto seguro con control de calidad y contestación ACK automática del equipo receptor.

CMD Envia un Comando ACL al dispositivo destino.

PING Reservado. no utilizar.

IDR  Identificacion remota.

SMI  Fuerza Identificacion equipos en red.

SMS, SMB y CMD no esperan contestación por parte del destinatario. Esta dependerá de la aplicación destino.

Los mensajes se envian a la consola (normalmente puerto serie local ó USB) ó se pueden redireccionar a distintos perifericos utilizando la red local RCBus.

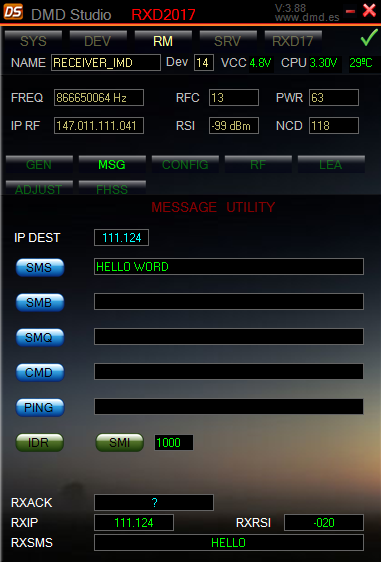

En las dos imágenes mostradas ser puede ver el envio de mensajes entre un XPAD3 y un RXD2017.



Cómo Verificar el enlace de RF



Para comprobar que los equipos estan enlazados correctamente seleccione la pestaña RM y luego MSG ó MESSAGE UTILITY.



Envie un mensaje de texto SMS como el del ejemplo tecleando en el box de SMS, posteriormente haga click el botón SMS una ó varias veces. Cada vez que haga click, enviará de forma instantanea un mensaje corto de texto (SMS) al dispositivo destino IP DEST que en el ejemplo es 000.000 (dirección Broadcast, es decir a todos los dispositivos que este escuchando).

Compruebe que el dispositivo destino lo ha recibido en la parte de abajo del formulario en el box RXSMS.

Compruebe que la RXIP (IP de quien envia el mensaje) es la correcta.

Envie un mensaje de texto SMS desde el otro dispositivo como igual que hizo antes pero variando algo el mensaje para que no sea el mismo y se pueda confundir en la prueba.

Compruebe que el dispositivo destino lo ha recibido en la parte de abajo del formulario en el box RXSMS.

Compruebe que la RXIP (IP de quien envia el mensaje) es la correcta.

En este punto los dispositivos deberián estar correctamente enlazados.

Para dejarlos a punto deberá revisar ó configurar la potencia PWR y la sensibilidad NCD del equipo, más adelante.



Notas:

  • Los SMS en los dispositivos de RF con protocolo Unibus de Digital Micro Devices no tienen nada que ver con los mensajes de telefonía móvil. La unica similitud es que son de texto, son cortos (max 112 bytes) y el nombre. Las diferencias son que pueden ir de dispositivo a dispositivo directamente ó en la red Cellullar de DMD con Smart Antennas como BTS (estacion base) ó repetidores, son instantaneos (5 a 20mSeg) según dispositivos. El contexto esta preparado para IoT.
  • Los mensajes SMS se envían normalmente a la consola del dispositivo que en muchos casos es el puerto USB ó RCBus . Si esta conectado DMDStudio los SMS recibidos se pueden ver en el formulario RM / MSG y en SYS / CONS (consola). Tambien se pueden enviar desde la consola tecleando el comando ACL “SMS 000.000 Hello Word”

MENSAJES Y PAQUETES DE DATOS:





RCBus es una red local por cable empleada en la mayoria de productos DMD.

Utiliza direccionamiento IP8 para los módulos locales de un equipo multiprocesador.
El sistema Operativo en tiempo real ALPHA de DMD, trabaja en su núcleo directamente con los paquetes RCBus.
Cada paquete tiene un máximo de 128 bytes. 9 para la cabecera y resto para datos de usuario hasta 119bytes máximo.

RADIOFRECUENCIA:

La velocidad de modulación en radiofrecuencia es de 50 ó 100Kbaudios equivalente a 5 ó 10Kbytes/seg. El tiempo de envío por byte es de 100 ó 200us.

Tiempo de envío RF para un paquete a 50Kb:  típico de 9b cabecera+32b de datos es de 8mSeg + tiempos de preámbulo y empaquetado que pueden llegar a ser de 1 a 2mS. Total = 10mseg.
A 50kb se pueden enviar como máximo unos 100 paquetes de 32bytes de datos por segundo y canal RF o grupo de canales si se emplea salto de frecuencia.

Tiempo de envío RF para un paquete a 100Kb:  típico de 9b cabecera+32b de datos es de 4mSeg + tiempos de preámbulo y empaquetado que pueden llegar a ser de 0.5 a 1mS. Total = 5mseg aprox.
A 100kb se pueden enviar como máximo unos 200 paquetes de 32bytes de datos por segundo y canal RF o grupo de canales si se emplea salto de frecuencia.
